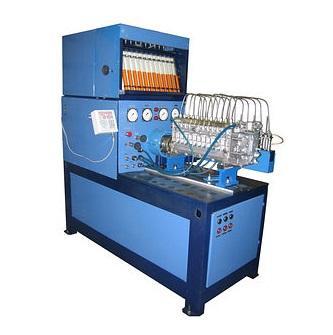

Стенд для испытания дизельной топливной аппаратуры СДМ-12-02-15 (со встроенными станциями подкачки, смазки)
Универсальные стенд, в котором используется асинхронный электродвигатель с преобразователем частоты «Mitsubishi», позволяющий производить диагностику и регулировку всех марок топливных насосов высокого давления (ТНВД) дизельных двигателей отечественного и зарубежного производства.
Электропривод с преобразователем частоты «Mitsubishi» позволяет плавно регулировать частоту вращения выходного вала стенда. Осуществляет стабильность поддержания частоты вращения с минимальными отклонениями, удовлетворяющую стандартам ISO, компактен и прост в управлении.
Диагностика производится путём воспроизведения частоты вращения приводного вала топливного насоса высокого давления (ТНВД), температуры и давления топлива, измерение указанных параметров, а также цикловой подачи, расхода топлива, подаваемого на объект испытания, углов начала нагнетания (впрыскивания) топлива, разворота муфты опережения впрыскивания, отклонений углов начала нагнетания (впрыскивания).
На стендах можно проводить следующие операции:
испытание и регулировку рядных ТНВД с самостоятельной и принудительной системой смазки, с количеством секций до двенадцати, а также ТНВД распределительного типа с количеством питающих штуцеров до двенадцати путём контроля следующих параметров и характеристик:
- величина и равномерность подачи топлива секциями (производительность насосных секций);
- частота вращения вала ТНВД в момент начала действия регулятора;
- давление открытия нагнетательных клапанов;
- угол нагнетания и подачи топлива по повороту вала ТНВД и чередование подачи секциями ТНВД;
- угол действительного впрыскивания топлива (при диагностировании);
- характеристика МОВТ (муфта опережения впрыска топлива).
Данные стенды позволяют обслуживать ТНВД производства: ЯЗТА, ЯЗДА, НЗТА, РААЗ, ЧЗТА, АЗТН. По специальному заказу стенд комплектуется оснасткой для диагностики и регулировки ТНВД зарубежного производства.
Стенды оснащены:
- электронной системой управления;
- пневмотестером для испытания ТНВД с пневмокорректором;
- станцией смазки для ТНВД с принудительной системой смазки или гидропневмокорректором;
- системой термостабилизации топлива.
|
Тип |
стационарный |
|
Количество одновременно испытываемых секций, не более |
12 |
|
Диапазон воспроизведения: |
|
|
частоты вращения приводного вала, мин-1 |
50…3000 |
|
отсчёта числа оборотов, об. |
1…9999 |
|
давление масла, МПа (кг/см2) |
0…0,6 (0…6) |
|
давление воздуха, МПа (кг/см2) |
-0,1…+0,5 (-1…+5) |
|
диапозон регулирования температуры |
+/-3 |
|
отсчёта числа циклов |
1…9999 |
|
Предел допускаемого отклонения: |
|
|
Частоты вращения приводного вала |
|
|
в интервале: от 70 до 800 мин-1, мин-1 |
+/-2 |
|
свыше 800 мин-1, % |
+/-0,25 |
|
Отсчёта числа циклов |
+/-0,5 |
|
Диапазон измерения: |
|
|
Частоты вращения приводного вала, мин-1 |
0…9999 |
|
Объема топлива мерными емкостями, см3 |
|
|
первого ряда |
6…135 |
|
второго ряда |
2…40 |
|
Давление топлива насоса стенда, МПа (кг/см2) |
0…3 (0…30) |
|
Давление топлива насоса ТНВД, МПа (кг/см2) |
0…0,6 (0…6) |
|
Объём топливного бака, л |
38 |
|
Питание от сети переменного тока, В |
380 |
|
Установленная мощность привода, кВт |
15 |
|
Габаритные размеры, мм |
1400х540х1740 |
|
Масса, не более, кг |
800 |
|
Срок службы, лет |
7 |
|
Количество обслуживающего персонала |
1 |

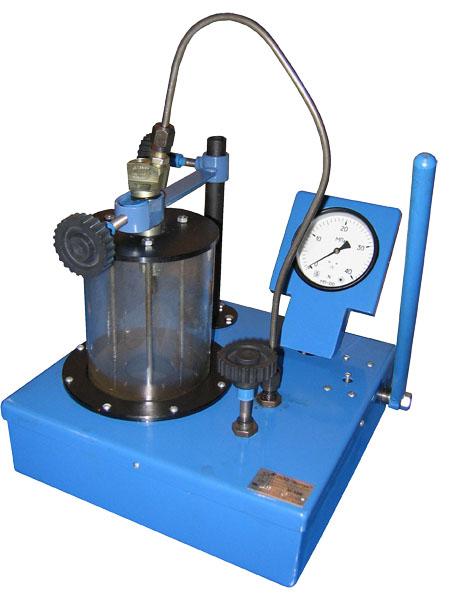

Стенд форсуночный
Стенд М-106 предназначен для испытания и регулировки всех типов форсунок автомобильных и тракторных дизелей. Позволяет проверить следующие параметры:
- М-106 проверяет давление начала впрыска и качество распыления топлива,
- герметичность запорного конуса (по появлению капли топлива на носике распылителя),
- гидроплотность по запорному конусу и направляющей цилиндрической части (по времени падения давления)
Измерение давления стендом осуществляется по стрелочному манометру. При испытании на гидроплотность, необходимо засекать время падения давления по секундомеру и фиксировать показания манометра.
Стенд М-106 состоит из корпуса, который служит баком для топлива. Сверху на корпусе закреплена крышка, где установлены насос высокого давления, клапанная коробка, зажимное устройство, манометр и трубопроводы. Привод стенда производится с помощью рукоятки.
|
Характеристика |
Значение |
|
Диапазон воспроизводимого давления, МПа (кгс/см2) |
0…40 (0…400) |
|
Емкость для топлива, л не менее |
2 |
|
Подача топлива, мм3/цикл, не менее |
1200 |
|
Габаритные размеры, мм, не более |
325х325х300 |
|
Масса (без топлива), кг, не более |
20 |
Стоимость 680 000 руб. В НАЛИЧИИ!
