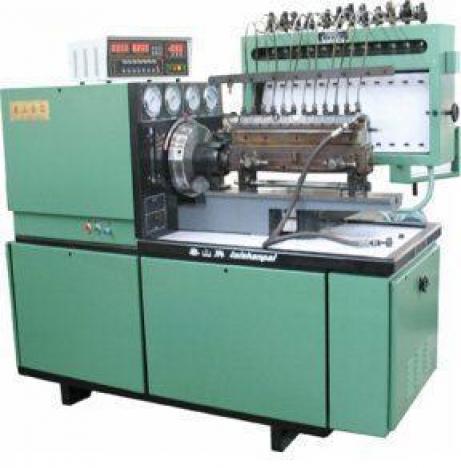

12PSDB Стенд для испытания и регулировки ТНВД с цифровым дисплеем (до 12 секций, 5,5-15 кВт.)
| Артикул товара | 12PSDB |
| Наличие товара | Под заказ |
Стенд для испытания и регулировки ТНВД 12PSDB110E является стендом, использующим непостредственную передачу крутящего момента электродвигателя на вал испытуемого ТНВД, его работа базируется на передовых технологиях преобразования частоты питающего тока, с использованием цифрового дисплея и автоматического контроля температуры. Стенд обеспечивает точное поддержание скорости вращения выходного вала, точность измерений, прост в эксплуатации, с низким уровнем шума. Это идеальное оборудование для проверки и регулировки всех видов насосов отечественного и импортного производства до 12 секций включительно.
Предназначен для дизелей всех типов: рядных, распределительных. MOTORPAL, Bosch рядные: K, M, MW, A, B, BV, P. Распределительные ТНВД: Bosch, Lucas, Zexel, Denso, ЯЗТА, ЯЗДА, НЗТА, ЧТА.
Основные параметры настройки:
1) Количество и равномерность подачи топлива в каждый цилиндр топливным насосом высокого давления.
2) Угол начала и интервала углов впрыска топлива топливным насосом высокого давления.
3) Наладка и тестирование работы регулятора.
4) Испытание гидроплотности топливного насоса высокого давления.
5) Контроль топлива поступающего с обратки распределительного насоса на разных скоростях.
6) Проверка давления открытия нагнетательных клапанов.
7) Работа с регулятором с гидро и пневмокорректором (специальный заказ).
8) Работа с регулятором с вакуумным корректором.
Основные технические характеристики
| Модель стенда | 12PSDB55E | 12PSDB75Е | 12PSDB110Е | 12PSDB150Е | |
| Модель двигателя | YB25-4 | YB2M-4 | Y16OM-4 | Y16OM-4 | |
| Мощность двигателя | 5.5 кВт | 7.5 кВт | 11 кВт | 15 кВт | |
| Обороты двигателя | 1440 об/мин | 1460 об/мин | |||
| Обороты выходного вала. | 0~3000 об/мин | 0~4000 об/мин | |||
| Количество тестируемых секций | 12 | ||||
| Мощность на выходном вале | 4.5 кВт | 6.5 кВт | 10 кВт | 12.5 кВт | |
| Направление вращения выходного вала | По и против часовой стрелки | ||||
| Высота от установочной плиты до центра выходного вала (мм) | 125 | ||||
| Высота рабочего стола (мм) | 940 | ||||
| Емкость малых колб | 45 мл | ||||
| Емкость больших колб | 150 мл | ||||
| Емкость топливного бака | 60 л | ||||
| Давление подаваемого топлива (МПа) |
Низкое давление | 0~0.4 | |||
| Высокое давление | 0~4 | ||||
| Диапозон измерения циклов | 0~1000, дискретность 50 | ||||
| Источник постоянного тока | 12/24В | ||||
| Термостабилизация (гр. С) | 40±2 | ||||
| Давление подачи воздуха (МПа) | 0~0.2 | ||||
| Диапазон ротаметра | 10~100 л/ч | ||||
| Тестовые форсунки | Модель | ZS12SJ1 | |||
| Давление открытия (МПа) | 17.5±0.2 | ||||
| Габаритные размеры (мм) | 1820х1010х1800 | ||||
| Вес стенда | 1000 кг | ||||

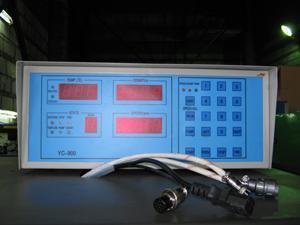

| Управление | |
|
Пульт для управления наиболее важными функциями может быть расположен с любой из сторон стенда для повышения удобства эксплуатации. С возможностью программирования. |
 |
| Мерный блок | |
|

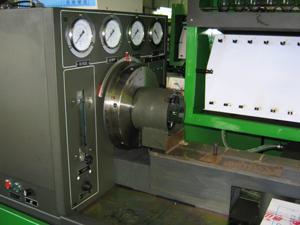

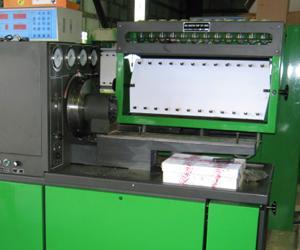

Мерный блок позволяет удобно работать вокруг монтируемого ТНВД благодаря возможности вращения в двух осях, а также возможности изменения положения по высоте. Всё это позволяет устанавливать на стенд различные виды ТНВД, иметь к ним легкий и удобный доступ для регулирования. |
 |

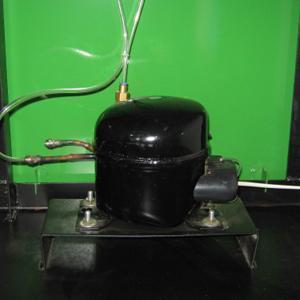

| Встроенный источник сжатого воздуха | |
|
Стенд имеет встроенный воздушный компрессор, позволяющий создавать регулируемое давление в диапазоне от 0 до 2,5 бар для регулировки пневматических корректоров наддува ТНВД. |
 |
| Встроенный ротаметр | |
|
Для измерения производительности топливоподкачивающего насоса или насоса системы Common Rail в стенде встроен ротаметр. |
 |

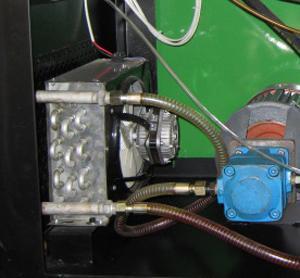

| Втроенная система термостабилизации | |
|
Входит в стандартную комплектацию стенда и позволяет контролировать рабочую температуру стенда. |
 |

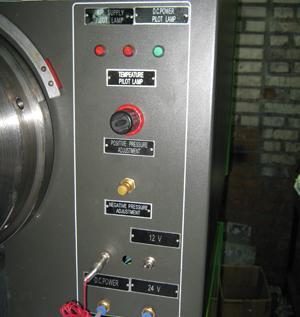

| Источник постоянного тока | |
|
Входит в стандартное оснащение стенда, имеет гнездо подключения с напряжением 12 и 24 В и комплектуется соединительными кабелями. |
 |
