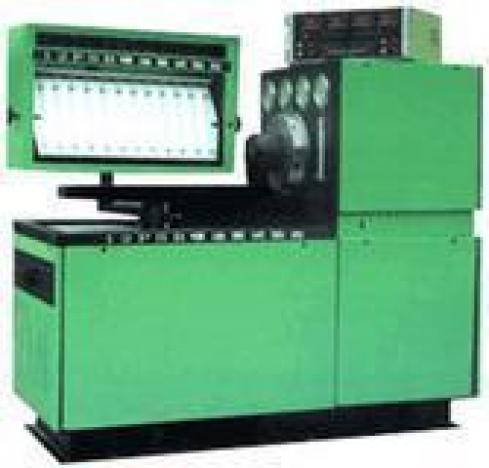

12SD Стенд для испытания и регулировки ТНВД (7,5 кВт.)
| Артикул товара | 12SD |
| Наличие товара | Под заказ |
Стенд для испытания и регулировки ТНВД SD 7,5 является стендом, использующим непосредственную передачу крутящего момента электродвигателя на вал испытуемого ТНВД, его работа базируется на передовых технологиях преобразования частоты питающего тока, с использование цифрового дисплея и автоматического контроля температуры. Стенд обеспечивает точное поддержание скорости вращения выходного вала, точность измерений, прост в эксплуатации, с низким уровнем шума. Это идеальное оборудование для проверки всех видов насосов.
Основные параметры настройки:
1. Количество и равномерность подачи топлива в каждый цилиндр топливным насосом высокого давления.
2. Угол начала и интервал углов впрыска топлива топливным насосом высокого давления.
3. Наладка и тестирование работы регулятора.
4. Испытание гидроплотности топливного насоса высокого давления
5. Контроль топлива поступающего с обратки распределительного насоса на разных скоростях.
6. Проверка давления открытия нагнетательных клапанов.
7. Работа с регулятором с гидро и пневмокорректором (специальный заказ).
8. Работа с регулятором с вакуумным корректором.
Основные технические характеристики:
|
Модель стенда |
SD 7,5 |
||
|
Модель двигателя |
YB2M-4 |
||
|
Мощность двигателя |
7.5кВт |
||
|
Обороты двигателя |
1440 об/мин |
||
|
Обороты выходного вала |
0~3000 об/мин |
||
|
Количество тестируемых секций |
12 |
||
|
Мощность на выходном вале |
7.5кВт |
||
|
Направление вращения выходного вала |
По и против часовой стрелки |
||
|
Высота от установочной плиты до центра выходного вала (мм) |
125 |
||
|
Высота рабочего стола (мм) |
940 |
||
|
Емкость малых колб |
45 мл |
||
|
Емкость больших колб |
150 мл |
||
|
Емкость топливного бака |
60 л |
||
|
Давление подаваемого топлива (MПа) |
Низкое давление |
0~0.4 |
|
|
Высокое давление |
0~4 |
||
|
Диапазон измерения циклов |
0~1000, дискретность 50 |
||
|
Источник постоянного тока |
12/24В |
||
|
Термостабилизация (гр. С) |
40±2 |
||
|
Давление подачи воздуха (MПа) |
0~0.2 |
||
|
Диапазон ротаметра |
10~100 л/ч |
||
|
Тестовые форсунки |
Модель |
ZS12SJ1 |
|
|
Давление открытия (MПа) |
17.5±0.2 |
||
|
Габаритные размеры (мм) |
1820×1010×1800 |
||
|
Вес стенда |
1000 кг |
||

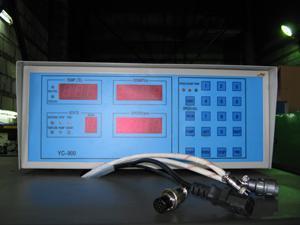

| Управление | |
|
Пульт для управления наиболее важными функциями может быть расположен с любой из сторон стенда для повышения удобства эксплуатации. С возможностью программирования. |
 |

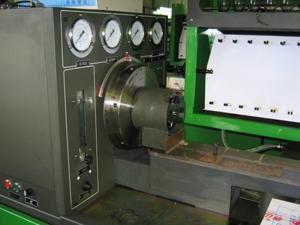

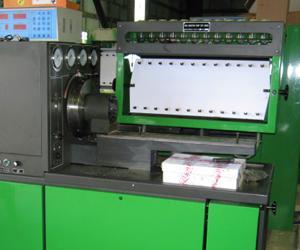

| Мерный блок | |
|
Мерный блок позволяет удобно работать вокруг монтируемого ТНВД благодаря возможности вращения в двух осях, а также возможности изменения положения по высоте. Всё это позволяет устанавливать на стенд различные виды ТНВД, иметь к ним легкий и удобный доступ для регулирования. |
 |

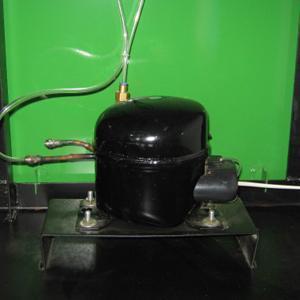

| Встроенный источник сжатого воздуха | |
|
Стенд имеет встроенный воздушный компрессор, позволяющий создавать регулируемое давление в диапазоне от 0 до 2,5 бар для регулировки пневматических корректоров наддува ТНВД. |
 |
| Встроенный ротаметр | |
|
Для измерения производительности топливоподкачивающего насоса или насоса системы Common Rail в стенде встроен ротаметр. |
 |

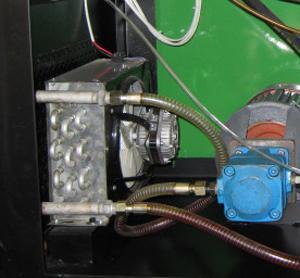

| Втроенная система термостабилизации | |
|
Входит в стандартную комплектацию стенда и позволяет контролировать рабочую температуру стенда. |
 |

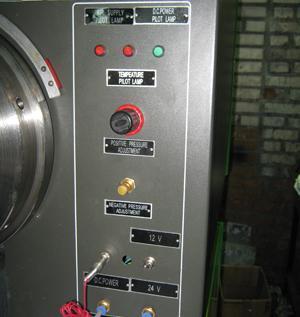

| Источник постоянного тока | |
|
Входит в стандартное оснащение стенда, имеет гнездо подключения с напряжением 12 и 24 В и комплектуется соединительными кабелями. |
 |
