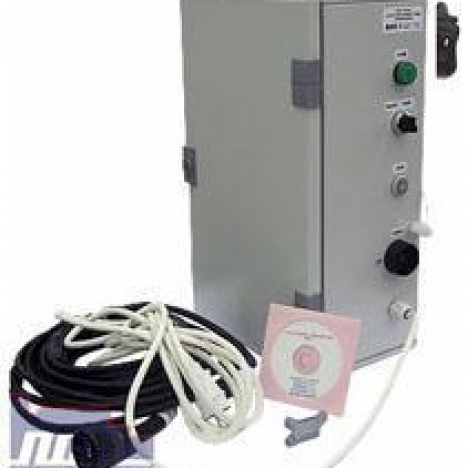

Блок настройки ТНВД сервисный (БНС-1)
| Артикул товара | БНС-1 |
| Наличие товара | Под заказ |
Блок настройки ТНВД сервисный (БНС-1)
БНС предназначен для проведения на регулировочном стенде обкатки, регулирования и диагностики топливной аппаратуры семейства 136 и 179 производства ОАО «ЯЗДА», поставляемой на комплектацию и в запасные части к двигателям ЯМЗ уровня «Евро-3».
БНС включает следующие основные элементы: металлический корпус, допускающий укладку кабелей при транспортировке и хранении; встроенный блок питания постоянного тока; встроенный технологический блок управления; преобразователь USB-KLine.
БНС выполняет следующие функции:
– установка рейки ТНВД в требуемое согласно выбранному режиму работы положение;
– запись основной управляющей программы в ЭБУ;
– запись базовых настроек для конкретной модели ТНВД в ЭБУ;
– подстройка ВСХ цикловых подач с сохранением настроек в ЭБУ;
– проверка подвижности рейки ТНВД.
БНС позволяет осуществлять подключение к разъемам ИМ топливного насоса и к разъему ЭБУ. Управление БНС осуществляется с помощью компьютера, оснащенного USB-портом, работающего под управлением операционной системы Windows 98/Me/2000/XP/Vista.
Технические характеристики
Напряжение питания – 220 В, 50 Гц.
Потребляемый ток от сети 220 В – 0,5 А, не более.
Потребляемый ток от USB-порта компьютера (+5В) – 200 мА, не более.
Масса – 15 кг, не более.
Интерфейс связи с ЭСУ – K-Line (ISO 9141).
Протокол связи с ЭСУ – KeyWord Protocol (ISO 14230).
Интерфейс связи с компьютером – USB 1.0, USB 2.0.
БНС соответствует ГОСТ 25176-82 Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие ТУ. Посредством БНС осуществляется считывание/запись параметров ЭСУ. Измерений как таковых БНС не осуществляет и таким образом не является средством измерений, поэтому поверке и калибровке не подвергается.
Условия эксплуатации:
– относительная влажность воздуха (20…80) %;
– температура окружающей среды (+10…+30)°С;
– атмосферное давление от (84,0…106,7) кПа [(630…800) мм рт. ст.].
