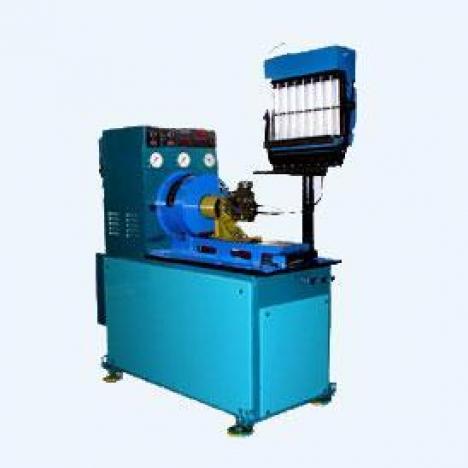

КИ 921 Стенд для испытания и регулировки ТНВД (КИ-15711) 8 секций, 7,5 кВт
| Артикул товара | КИ 921 |
| Наличие товара | Под заказ |
Дополнительное описание
Стенд для испытания и регулировки ТНВД различных типов отечественного и импортного про-изводства с цикловой подачей до 200 мм/цикл с диаметром плунжера до 12 мм (8-ми секционный, асинхронный электродвигатель 7,5 кВт, преобразователь частоты )
Стенд КИ 921 предназначен для диагностики и регулировки ТНВД до 8 секций включительно дизелей типа ЯМЗ-236, ЯМЗ-238, ЯМЗ-7511, ЯМЗ-236 БЕ(НЕ), ЯМЗ-236 М2, ЯМЗ-236А, КамАЗ-740, КамАЗ 7408, ЗИЛ-645, ЗИЛ-0550, ГАЗ-5424, ГАЗ-5441, КДЗ-744, Д-65, Д-260, 64НСП 18/22, 6ДМ-21А, ДГР 200/750, Д-245.12, СМД-31, СМД-31Б, СМД-62, СМД-62АТ, СМД-31/32, А-01М, А-01 МЛ, А-01 МТГ, А-41Е, Д-440, СМД-60, СМД-72, СМД-64 ТНВД типа ТН, УТН, НД, 4УНТМ, ЛСТН.
ТНВД типа Bosch K, M, MW,A, B, BV, P; MOTORPAL; распределительные ТНВД: Bosch, Lucas, Zexel, Denso диагностируются с дополнительным оборудованием поставляемым по заказу.
Диагностика производится путем воспроизведения частоты вращения приводного вала топливного насоса высокого давления (ТНВД), температуры и давления топлива, измерения указанных параметров, а также цикловой подачи, расхода топлива, подаваемого на объект испытания, углов начала нагнетания (впрыскивания), топлива, разворота муфты опережения впрыскивания, отклонений углов начала (впрыскивания).
В стенде используются:
- 7,5 кВт электродвигатель переменного тока с высоким крутящим моментом
- Система прямого электропривода — DDS
- Система термостабилизации топлива
- Система высокой и низкой подачи топлива
- Беззазорная приводная муфта
- Источник постоянного тока с двумя напряжениями 12 и 24 В
- Система управления с электронного программируемого тахосчетчика
- 8-ми секционная объемная система измерения цикловых подач с мензурками малого и большого объема
- Система стабилизации скорости вращения привода с обратной связью, позволяющая удерживать заданную скорость независимо от нагрузки
- маховик с высоким инерционным моментом
- Базовая комплектация: комплект кронштейнов, муфт и трубок высокого давления для диагностики отечественных ТНВД
На стенде можно проводить следующие операции:
Испытание и регулировку рядных топливных насосов высокого
давления (в дальнейшем ТНВД) с самостоятельной системой смазки,
с количеством секций до восьми, а также ТНВД распределительного
типа путем контроля следующих параметров и характеристик:
- величина и равномерность подачи топлива
секциями (производительность насосных секций); - частота вращения вала ТНВД в момент начала действия регулятора;
- частота вращения вала ТНВД в момент прекращения
подачи топлива; - давление открытия нагнетательных клапанов;
- угол начала нагнетания и конца подачи топлива по
повороту вала ТНВД и чередование подачи секциями ТНВД; - угол действительного начала и конца впрыскивания
топлива (при диагностировании) - характеристика автоматической муфты опережения впрыска.
