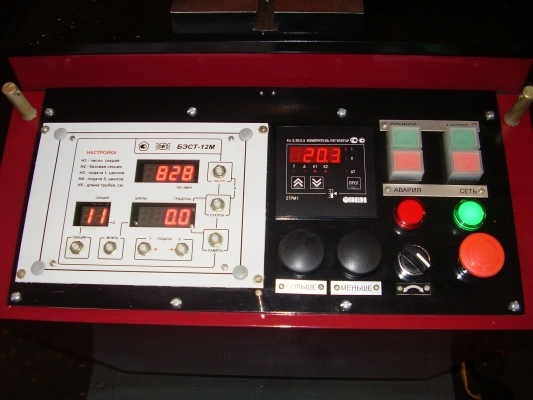

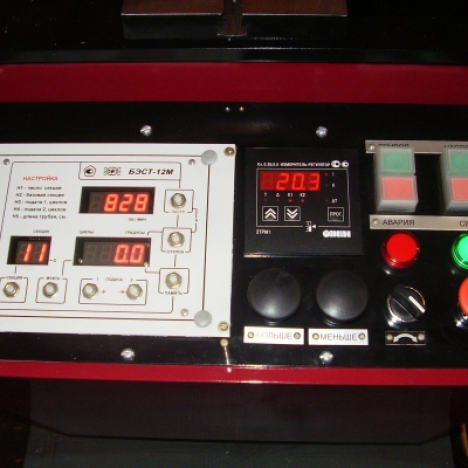

Измерительная система для топливных стендов

Измерительная система для топливных стендов
Расширенная информация
Наличие товара Под заказ

Блок предназначен для измерения и индикации в цифровой форме:

·      частоты вращения вала топливного насоса высокого давления;

·      угла начала подачи топлива остальными секциями насоса относительно базовой секции (чередование подачи топлива);

·      отклонения угла начала подачи топлива секциями насоса от номинальных значений (равномерности чередовании подачи);

·      отработки заданного числа циклов подачи топлива;

·      проверки автоматической муфты опережения впрыска

·      у топливных насосов с числом секций до 12  как левого, так и правого вращения.

Область применения

Стационарные топливные стенды для испытаний и регулировки дизельной топливной аппаратуры типа КИ-921М, КИ22205, КИ-22205-01, КИ-22210 и другие.

Условия эксплуатации:

·      температура окружающего воздуха от +10°С до +40°С;

·      относительная влажность воздуха при температуре +20°С не более 65%;

·      атмосферное давление от 650 до 800 мм рт. ст.

Основные характеристики блоков:

Наименование параметра

Пределы измерения

Погрешность измерения

1. Диапазон измерения частоты вращения

25 — 3000 об/мин

± 1 об/мин

2. Диапазон измерения угла начала впрыска (результат измерения отображается при частоте более 60 об/мин)

0,5 – 359,5°

± 0,15°

3. Счетчик числа циклов

1 — 9999

± 1 цикл



Питание:

85…250 В, 50 Гц.

Потребляемая мощность не более, Вт.

50

Габаритные размеры блока:

 адаптера контактных датчиков –

150 х 200 х 100 мм,

35 х 80 х 208 мм.

Масса блока не более, кг.

6

 Блок состоит из следующих основных частей:

· блок измерений – 1 шт.

· адаптер контактных датчиков – 1 шт.

· датчик угловых меток – 1 шт.

· кронштейн датчика угловых меток –1 шт.

· кабель соединительный – 3 шт.

· кабель питания — 1 шт.

· руководство по эксплуатации – 1 шт.

Меры безопасности при подготовке изделия:

1. Блок должен эксплуатироваться в среде, не содержащей химически активных газов, испарений и токопроводящей пыли.

2. К работе с блоком допускаются лица, изучившие руководство по эксплуатации и прошедшие инструктаж по технике безопасности.

3. Адаптер контактных датчиков устанавливается в отсеке электрооборудования на нижней горизонтальной плоскости в свободном месте так, чтобы он не мешал свободному доступу к клеммной колодке и другим элементам электрооборудования и не натягивал соединительные кабели.

Внимание!

1) При проведении регулировок измерения необходимо проводить на одном и том же скоростном режиме.

2) Для уменьшения вариаций показаний угла необходимо применять безлюфтовую стыковку валов стенда и насоса.

3) Для правильного определения отклонения углов от номинальных значений, установленное в приборе число секций насоса (п. 2.3.1) должно точно соответствовать числу секций проверяемого насоса.

4) Длина всех трубок должна быть одинакова.

Примечание:  В правом нижнем углу индикатора «Секции» имеется индикатор работы датчика выбранной секции «Д». При правильной работе датчика индикатор вспыхивает при каждом впрыске топлива этой секции. При неисправности датчика вспышки индикатора происходят не синхронно с работой секции или отсутствуют вовсе.

Техническое обслуживание

1. Не реже одного раза в смену протирать мягкой сухой салфеткой лицевые панели, наружные поверхности и ручки переключателей. Проверять отсутствие подтеканий топлива у датчиков впрыска. При необходимости использовать уплотнительные прокладки.

2. Еженедельно проверять крепление датчика угловых меток.

Характерные неисправности и методы их устранения

Неисправность

Причина

Устранение

1) При включении тумблера “Сеть” не горят индикаторы, блок не включается

Перегорел предохранитель

Заменить

2) Не измеряется частота вращения

Неисправен датчик угловых меток

Отремонтировать или заменить

3) Не управляется электромагнит

Вышел из строя тиристор в блоке измерения

Заменить

4) Не измеряется угол по одной из секций

Неисправен датчик впрыска

Отремонтировать

5) Нестабильное измерение углов

Ослабло  натяжение приводного ремня. Большой люфт приводной муфты.

Натянуть ремень. Отремонтировать муфту.

Правила хранения и транспортировки

1. Блок должен храниться в упакованном виде в отапливаемых и вентилируемых помещениях с воздухом, свободным от агрессивных примесей, при температуре от +1 до +40°С и относительной влажности не более 80% при +35°С.

2. При кратковременном хранении (до трёх месяцев) на блок необходимо надеть чехол из полиэтиленовой плёнки.

3. Хранить блоки без упаковки следует при температуре окружающего воздуха 10 – 35° С и относительной влажности воздуха 80% при температуре 25°С в помещениях с воздухом, свободным от агрессивных примесей.

4. Транспортирование блока допускается в закрытых транспортных средствах любого вида. При транспортировании самолетом – в отапливаемых герметизированных отсеках.

5. Блок транспортируется только упакованным в транспортную тару.

6. Транспортирование блока должно производиться при температурах от -40°С до +50°С и относительной влажности не более 90% при +25°С.

Скачать паспорт можно здесь:
