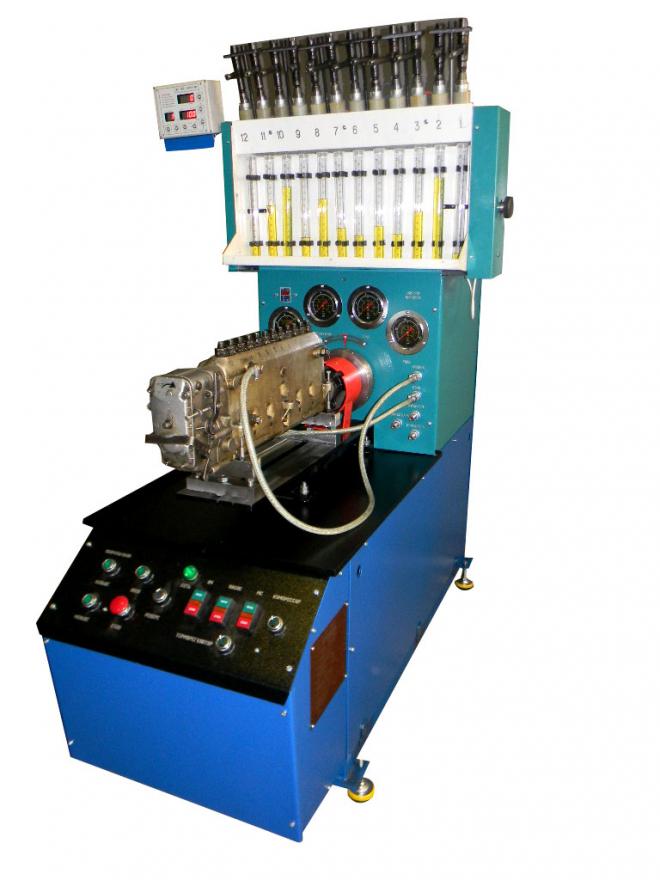

КИ-22210-02М-15 Стенд ТНВД для дизельных двигателей (12 секций, 15,7 кВт)

Наименование параметра

Значение

1.   Тип

Стационарный

2.   Число одновременно испытываемых секций (линий нагнетания), шт., не более

12

3.  Диапазон воспроизведения:

3.1 частоты вращения приводного вала, мин"¹

60…3000

3.2 отсчета числа оборотов (циклов)

1…9999

3.3 давления топлива, создаваемого стендовым насосом, МПа (кгс/см²)

0…2,5(0…25)

3.4 давления воздуха, создаваемого ограничителем дымления,      МПа (кгс/см²)

0…0,16(0… 1,6)

3.5 температуры топлива, С

20…60

3.6 цикловой подачи топлива в диапазоне (60… 1100) мин^-1,  мм³/цикл

0…300

4.   Предел допускаемого отклонения:

4.1 воспроизведение часты вращения приводного вала:

а)          в диапазоне (60. ..800) мин^-1, мин^-1

б)          в диапазоне (800.. .3000) мин^-1, %

±2 ±0,25

4.2 температуры топлива, ^оС

± 2

5.  Диапазон измерения:

5.1 объема топлива сосудами СТА, мл

- первого ряда

6…135

5.2 давления топлива, создаваемого стендовым насосом, (МПа гс/см²)

0…4(0…40)

5.3 углов начала нагнетания топлива,… °

0…360

5.4 углов начала впрыскивания топлива,…°

0,5…359,5

6.   Предел допускаемой основной погрешности средств измерения:

6.1 объема топлива сосудами СТА, мл

- первого ряда

±1

6.2 углов начала нагнетания топлива,…°

±0,5

6.3 углов начала впрыскивания (фазовый угол между импульсами впрыскивания топлива),…

±0,15

Наименование показателя и единица измерения

Величина

6.4 частоты вращения приводного вала, мин^-1

±1,5

6.5 отсчета заданного числа оборотов (циклов), об(цикл)

±1

6.6 углов разворота муфта опережения впрыскивания, …^о

±0,15

6.7 температуры топлива, ^оС

0,1

7.   Вместимость топливного бака, л, не менее

36

8.    Установленная мощность, кВт, не менее

15,7

- в том числе электродвигателя приводного вала

15

9.   Питание от сети переменного тока:

- напряжение, В

          +10%

           380

           -5%

- частота, Гц

50±1

10.    Габаритные размеры   (длина×ширина×высота), мм, не более

1580x680x1900

11.   Масса, кг, не более

580

12.   Средний ресурс, лет, не менее

7

Наименование

Обозначение

Кол.

Условн. марки-ровка

Примечание

Стенд для испытания и регулирования топливной аппаратуры дизельных двигателей

22210-02М-15.000.000

1

Шпилька

22205-01.130.01

6

Гайка

22205-01.130.02

6

Комплект сменных частей базовый

Кронштейн крепления ТНВД ЯЗТА, 33,36

15723.030.100

1

33,36

-01

1

33,36-01

Пластина для ТНВД ЯЗТА

15723.030.200

1

ЯЗТА 33

R=56

Пластина для ТНВД ЯЗТА

15723.030.200-01

1

33-01

R=56

Болт

22205-02.310.13

4

33.13

М8х125  бирка

Шайба сферическая

15723.030.003

4

30

на бирке.

Палец

22205-02.310.12

4

33.12

для ТНВД типа 33

Болт М8х45

ГОСТ 7798-70

4

для ТНВД типа 33

Шайба 8.65Г.05

ГОСТ 6402-70

4

для ТНВД типа 33

Крышка

22205-02.310.03

33.03

для ТНВД типа 33

Прокладка

22205-02.310.04

бирка

для ТНВД типа 33

Переходник ТНВД ЯЗТА модели 80

22201.59.000-02

80

Переходник ТНВД 33(КАМАЗ)

22205-02.310.20

33,20
