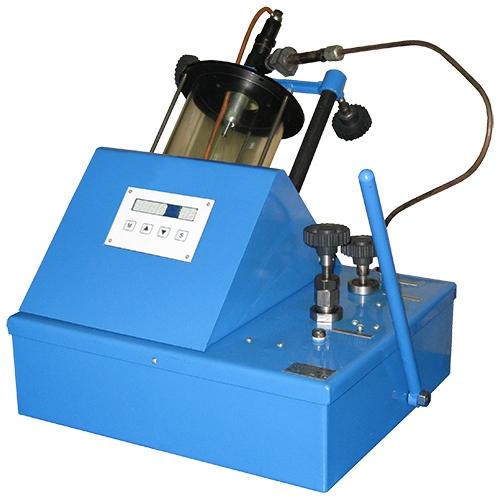

М-107Э стенд для испытания и регулировки форсунок

Дополнительное описание

Стенды М-107, М-107Э предназначены для испытания и регулировки форсунок автотракторных дизельных двигателей на передвижных диагностических установках, и позволяют проверить следующие параметры:

• М-107 проверяет давление начала впрыска;
• Качество распыления топлива;
• Герметичность запорного конуса;
• Плотность распылителя по запорному конусу и цилиндрической части (по времени падения давления).

На стендах существует прямая топливная магистраль для проверки вибрации иглы и звуковых характеристик распылителя. Измерения стендом М-107 производятся по стрелочному манометру, стендом М-107Э — высокоточным датчиком давления и отображаются на индикаторе электронного блока. Подобное происходит и на cтенде для ремонта ТНВД.

Стенд состоит из корпуса и крышки.

На крышке сверху расположены:

• кожух;
• рукоятка крана сброса давления из системы;
• рукоятка отключения магистрали манометра и накопителя;
• штуцер выходного давления;
• щуп уровня топлива;
• винт стравливания воздуха.
• На крышке снизу расположены:
• топливный бак;
• плунжерный насос;
• накопитель.

Топливный бак имеет в днище сливную пробку.
