Прибор проверки дизельных электромагнитных форсунок и пьезофорсунок системы Common Rail “CR-тестер”

Расширенная информация

Наличие товара

Под заказ

В системах впрыска Common Rail применяются форсунки управляемые не давлением топлива, а электрическим импульсом с напряжением 80 В. Высокое напряжение позволяет увеличить скорость срабатывания электромагнитного клапана (время открытия около 0,3 миллисекунды), что повышает точность параметров впрыска. Электрический сигнал непосредственно не поднимает иглу, а открывает шариковый клапан, что вызывает изменение давлений внутри форсунки — тогда сила действующая на управляющий поршень форсунки меньше чем давление топлива в камере давлений распылителя, действующего на пружину распылителя, что вызывает открытие распылителя и впрыск топлива.

Когда отсутствует электрический сигнал, игла распылителя удерживается в закрытом положении с помощью пружины. Давление топлива в камере давлений распылителя, стремящееся открыть распылитель, уравновешивается давлением действующим на управляющий поршень в форсунке. То есть, в форсунках Common Rail, инициация начала впрыска — электрическая, а движение иглы обеспечивается давлением топлива.

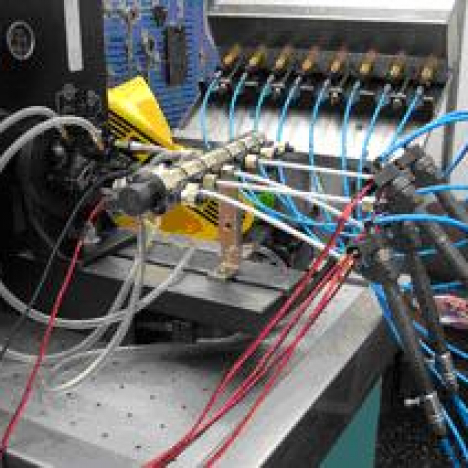

Для имитации работы системы управления и подачи электромагнитного импульса на форсунки системы Common Rail применяется специальный прибор "CR-тестер

Основные технические данные и характеристики

·      Напряжение питания: ~220 В  ±15%;

·      Коммутируемая нагрузка на выходе: до 120 Вт;

·      Масса устройства: 8 кг;

·      Размеры (длина х ширина х высота) – 300х230х150;

Потребляемая мощность – до 200 Вт.

Указания по эксплуатации

Требования к условиям окружающей среды:

· Рабочая температура: +5 ºС до +40 ºС

· Температура при транспортировке: -20 ºС до +60 ºС

· Относительная влажность (без конденсации): рабочая 8% — 80%, хранения 5% — 95%.

· Запыленность воздуха: не более 75 мкг/м3

· Воздух должен быть чист от агрессивных газов.

До включения устройство необходимо проверить визуально или с помощью приборов, исправность разъемов-переходников, кабеля питания 220 вольт.

Если прибор перенесли из холодного в теплое помещение категорически запрещается включать в течении 1-1.5 часа.

После включения дать прибору поработать в течении 2-4 минут, после этого приступать к работе.

Комплект поставки

Паспорт  …………………………………………………………………… 1 шт.

Контроллер ………………………………………………………………. 1 шт.

Основной кабель ………………………………………………………. 1 шт.

Кабель-переходник  ………………………………………………….. 3 шт.

Кабель питания 220В…………………………………………………. 1 шт.

Предохранитель 2А……………………………………………………. 1 шт.
