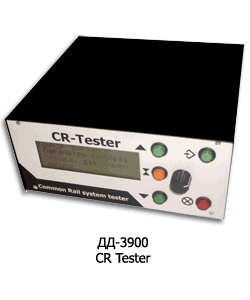

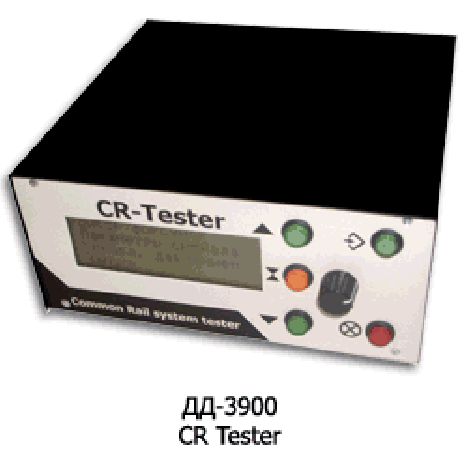

ДД-3900 Прибор проверки производительности дизельных форсунок системы Common Rail “CR-тестер”

Расширенная информация

Артикул товара	ДД 3900
Наличие товара	Под заказ

В системах впрыска Common Rail применяются форсунки управляемые не давлением топлива, а электрическим импульсом с напряжением 80 В. Высокое напряжение позволяет увеличить скорость срабатывания электромагнитного клапана (время открытия около 0,3 миллисекунды), что повышает точность параметров впрыска. Электрический сигнал непосредственно не поднимает иглу, а открывает шариковый клапан, что вызывает изменение давлений внутри форсунки — тогда сила действующая на управляющий поршень форсунки меньше чем давление топлива в камере давлений распылителя, действующего на пружину распылителя, что вызывает открытие распылителя и впрыск топлива.

Когда отсутствует электрический сигнал, игла распылителя удерживается в закрытом положении с помощью пружины. Давление топлива в камере давлений распылителя, стремящееся открыть распылитель, уравновешивается давлением, действующим на управляющий поршень в форсунке. То есть, в форсунках Common Rail, инициация начала впрыска — электрическая, а движение иглы обеспечивается давлением топлива.

Для имитации работы системы управления и подачи электромагнитного импульса на форсунки системы Common Rail применяется специальный прибор «CR-тестер».

Основные технические данные и характеристики:

· Напряжение питания: ~220 В  ±15%;

· Коммутируемая нагрузка на выходе: до 250 Вт;

· * Диапазон регулировки давления – 100-max кгс/см2;

· * Шаг установки давления – 10 кгс/см2

· Масса устройства: 8 кг;

· Размеры (длина х ширина х высота) – 300х230х150;

Потребляемая мощность – до 300 Вт.

Указания по эксплуатации:

Требования к условиям окружающей среды:

· Рабочая температура: +5 ºС до +40 ºС

· Температура при транспортировке: -20 ºС до +60 ºС

· Относительная влажность (без конденсации): рабочая 8% — 80%, хранения 5% — 95%.

· Запыленность воздуха: не более 75 мкг/м3

· Воздух должен быть чист от агрессивных газов.

До включения устройство необходимо проверить визуально или с помощью приборов, исправность разъемов-переходников, кабеля питания 220 вольт.

Если прибор перенесли из холодного в теплое помещение категорически запрещается включать в течении 1-1.5 часа.

После включения дать прибору поработать в течении 2-4 минут, после этого приступать к работе.

Категорически запрещается:

·Включать устройство при неисправных кабелях питания.

· Подключать и отключать разъемы переходники от форсунок, датчика или регулятора давления при включенном устройстве «CR-Tester.PR».

Комплект поставки

Паспорт ДД-3900 (Техническое описание, инструкция по эксплуатации)      1 шт.

Контроллер ДД-3900 ………………………………………………… 1 шт.

Кабель-переходник ОS.016.003 …………………………………. 6 шт.

Кабель-переходник ОS.016.004 …………………………………. 1 шт.

Кабель-переходник ОS.016.005 …………………………………. 1 шт.

Кабель питания 220В…………………………………………………. 1 шт.

Предохранитель 3А……………………………………………………. 1 шт.

Разъем для защитного входа ………………………………………. 1 шт.
