Каталог продукции Стенды ТНВД → СДМ-12-03-15 ЕВРО Стенд для испытания дизельной топливной аппаратуры (12 секций, 15 кВт)

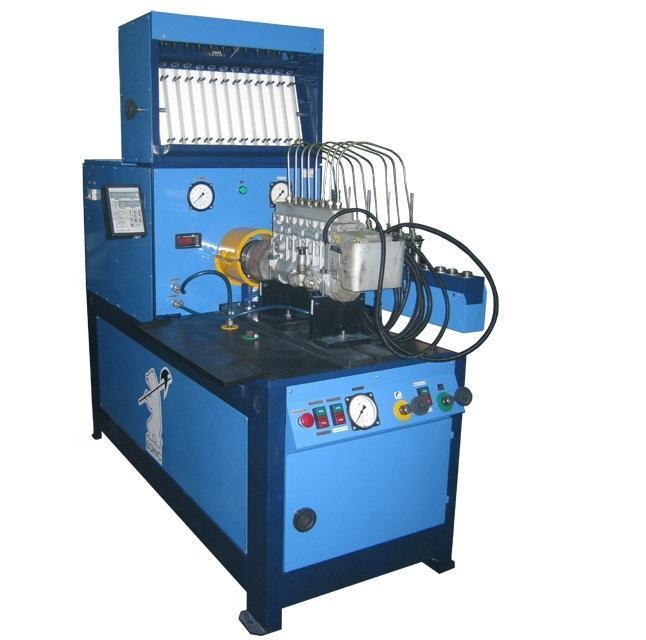

СДМ-12-03-15 ЕВРО Стенд для испытания дизельной топливной аппаратуры (12 секций, 15 кВт)

СДМ-12-03-15 ЕВРО Стенд для испытания дизельной топливной аппаратуры (12 секций, 15 кВт)
Расширенная информация
Артикул товара СДМ-12-03-15 ЕВРО
Наличие товара Под заказ

Универсальные стенды, в которых используются асинхронный электродвигатель с преобразователем частоты «Mitsubishi», позволяющие производить диагностику и регулировку всех марок топливных насосов высокого давления (ТНВД) дизельных двигателей отечественного и зарубежного производства.
   Электропривод с преобразователем частоты «Mitsubishi» позволяет плавно регулировать частоту вращения выходного вала стенда. Осуществляет стабильность поддержания частоты вращения с минимальными отклонениями, удовлетворяющую стандартам ISO, компактен и прост в управлении.
   Диагностика производится путём воспроизведения частоты вращения приводного вала топливного насоса высокого давления (ТНВД), температуры и давления топлива, измерение указанных параметров, а также цикловой подачи, расхода топлива, подаваемого на объект испытания, углов начала нагнетания (впрыскивания) топлива, разворота муфты опережения впрыскивания, отклонений углов начала нагнетания (впрыскивания).
   На стендах можно проводить следующие операции:
испытание и регулировку рядных ТНВД с самостоятельной системой смазки, с количеством секций до двенадцати, а также ТНВД распределительного типа с количеством питающих штуцеров до двенадцати путём контроля следующих параметров и характеристик:

  • величина и равномерность подачи топлива секциями (производительность насосных секций);
  • частота вращения вала ТНВД в момент начала действия регулятора;
  • давление открытия нагнетательных клапанов;
  • угол нагнетания и подачи топлива по повороту вала ТНВД и чередование подачи секциями ТНВД;
  • угол действительного впрыскивания топлива (при диагностировании);
  • характеристика МОВТ (муфта опережения впрыска топлива).

   Данные стенды позволяют обслуживать ТНВД производства: ЯЗТА, ЯЗДА, НЗТА, РААЗ, ЧЗТА, АЗТН. По специальному заказу стенд комплектуется оснасткой для диагностики и регулировки ТНВД зарубежного производства.
   Стенды СДМ-12-03-15 ЕВРО оснащаются:

  • комплектом кронштейнов для установки импортных ТНВД — М-105
  • компьютерной системой управления стендами ТНВД с базой данных по форсункам Common Rail и топливным насосам — СДМ-КС
  • тумбой под компьютерную систему управления — М-505
  • модульным программным пакетом, включающий в себя информацию по запчастям и автомобильному оборудованию, а также регулировочные данные ТНВД.
  • дизель тестером для ТНВД грузовых автомобилей
  • дизель тестером для ТНВД легковых автомобилей

​Технические характеристики

Тип

стационарный

Количество одновременно испытываемых секций, не более

12

Диапазон воспроизведения:



частоты вращения приводного вала, мин-1

50…3000

отсчёта числа оборотов, об.

1…9999

отсчёта числа циклов

1…9999

Предел допускаемого отклонения:



Частоты вращения приводного вала



в интервале: от 70 до 800 мин-1, мин-1

+/-2

свыше 800 мин-1, %

+/-0,25

Отсчёта числа циклов

+/-0,5

Диапазон измерения:



Частоты вращения приводного вала, мин-1

0…9999

Объема топлива мерными емкостями, см3



первого ряда

6…135

второго ряда

2…40

Давление топлива насоса стенда, МПа (кг/см2)

0…3 (0…30)

Давление топлива насоса ТНВД, МПа (кг/см2)

0…0,6 (0…6)

Объём топливного бака, л

38

Питание от сети переменного тока, В

380

Установленная мощность привода, кВт

15

Габаритные размеры, мм

1400х540х1740

Масса, не более, кг

800

Срок службы, лет

7

Количество обслуживающего персонала

1
