Каталог продукции Стенды ТНВД → СДМ-8-01-11 Стенд для испытания дизельной топливной аппаратуры (с подкачкой) 8 секций, 11 кВт

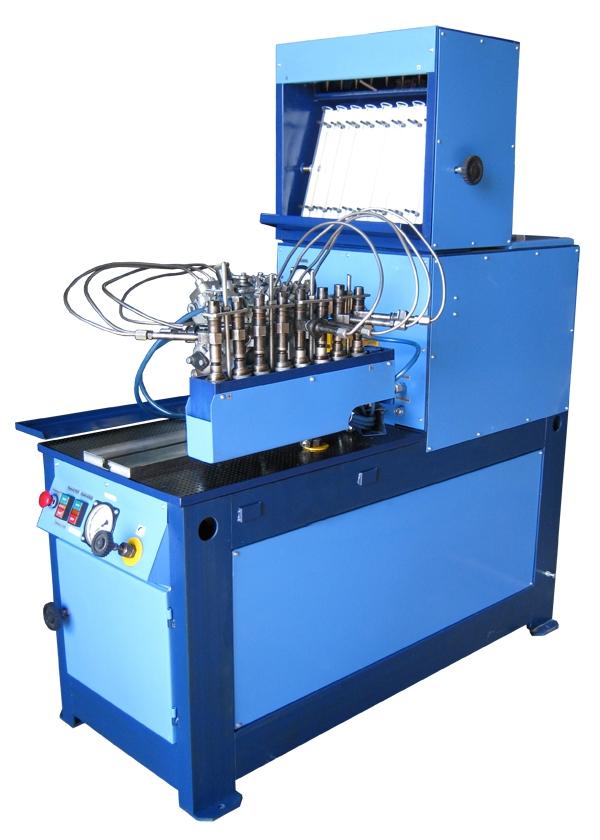

СДМ-8-01-11 Стенд для испытания дизельной топливной аппаратуры (с подкачкой) 8 секций, 11 кВт

СДМ-8-01-11 Стенд для испытания дизельной топливной аппаратуры (с подкачкой) 8 секций, 11 кВт
Расширенная информация
Артикул товара СДМ-8-01-11
Наличие товара Под заказ

Универсальные стенды, в которых используются асинхронный электродвигатель с преобразователем частоты «Mitsubishi», позволяющие производить диагностику и регулировку всех марок топливных насосов высокого давления (ТНВД) дизельных двигателей отечественного и зарубежного производства.
Электропривод с преобразователем частоты «Mitsubishi» позволяет плавно регулировать частоту вращения выходного вала стенда. Осуществляет стабильность поддержания частоты вращения с минимальными отклонениями, удовлетворяющую стандартам ISO, компактен и прост в управлении.
Диагностика производится путём воспроизведения частоты вращения приводного вала топливного насоса высокого давления (ТНВД), давления топлива, измерение указанных параметров, а также цикловой подачи, расхода топлива, подаваемого на объект испытания, углов начала нагнетания (впрыскивания) топлива, разворота муфты опережения впрыскивания, отклонений углов начала нагнетания (впрыскивания).
На стендах можно проводить следующие операции:
испытание и регулировку рядных ТНВД с самостоятельной системой смазки, с количеством секций до восьми, а также ТНВД распределительного типа с количеством питающих штуцеров до восьми путём контроля следующих параметров и характеристик:

  • величина и равномерность подачи топлива секциями (производительность насосных секций);
  • частота вращения вала ТНВД в момент начала действия регулятора;
  • давление открытия нагнетательных клапанов;
  • угол нагнетания и подачи топлива по повороту вала ТНВД и чередование подачи секциями ТНВД;
  • угол действительного впрыскивания топлива (при диагностировании);
  • характеристика МОВТ (муфта опережения впрыска топлива).

Данные стенды позволяют обслуживать ТНВД производства: ЯЗТА, ЯЗДА, НЗТА, РААЗ, ЧЗТА, АЗТН. По специальному заказу стенд комплектуется оснасткой для диагностики и регулировки ТНВД зарубежного производства.
Стенды оснащены электронной системой управления.

Технические характеристики

Тип

стационарный

Количество одновременно испытываемых секций, не более

8

Диапазон воспроизведения:



частоты вращения приводного вала, мин-1

50…3000

отсчёта числа оборотов, об.

1…9999

отсчёта числа циклов

1…9999

Предел допускаемого отклонения:



Частоты вращения приводного вала



в интервале: от 70 до 800 мин-1, мин-1

+/-2

свыше 800 мин-1, %

+/-0,25

Отсчёта числа циклов

+/-0,5

Диапазон измерения:



Частоты вращения приводного вала, мин-1

0…9999

Объема топлива мерными емкостями, см3



первого ряда

6…135

второго ряда

2…40

Давление топлива насоса стенда, МПа (кг/см2)

0…3 (0…30)

Давление топлива насоса ТНВД, МПа (кг/см2)

0…0,6 (0…6)

Объём топливного бака, л

38

Питание от сети переменного тока, В

380

Установленная мощность привода, кВт

11

Габаритные размеры, мм

1400х540х1740

Масса, не более, кг

800

Срок службы, лет

7

Количество обслуживающего персонала

1
