Каталог продукции Стенды ТНВД → КИ-22210-02М-18,5 Стенд для испытания и регулирования топливной аппаратуры (12 секций, 19,3 кВт)

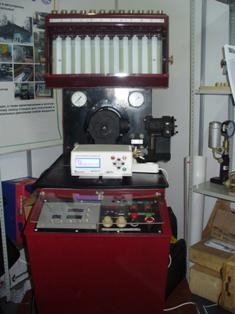

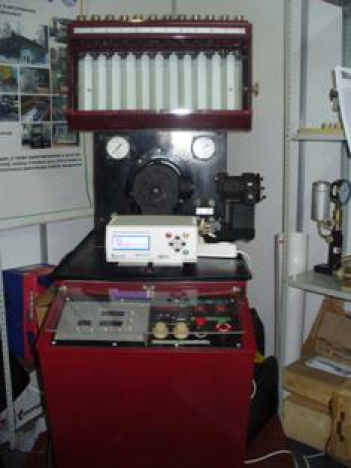

КИ-22210-02М-18,5 Стенд для испытания и регулирования топливной аппаратуры (12 секций, 19,3 кВт)

КИ-22210-02М-18,5 Стенд для испытания и регулирования топливной аппаратуры (12 секций, 19,3 кВт)
Расширенная информация
Артикул товара КИ-22210-02М-18,5
Наличие товара Под заказ

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Наименование параметра

Значение

1. Тип

Стационарный

2. Число одновременно испытываемых секций (линий нагнетания), шт., не более

12

3. Диапазон воспроизведения:



3.1 частоты вращения приводного вала, мин"1

60…3000

3.2 отсчета числа оборотов (циклов)

1…9999

3.3 давления топлива, создаваемого стендовым насосом, МПа (кгс/см2)

0…2,5(0…25)

3.4 давления воздуха, создаваемого ограничителем дымления, МПа (кгс/см2)

0…0,16(0… 1,6)

3.5 температуры топлива, С

20…60

3.6 цикловой подачи топлива в диапазоне (60… 1100) мин-1, мм3/цикл

0…300

4. Предел допускаемого отклонения:



4.1 воспроизведение часты вращения приводного вала:

а) в диапазоне (60. ..800) мин-1, мин-1

б) в диапазоне (800.. .3000) мин-1, %

±2 ±0,25

4.2 температуры топлива, оС

± 2

5. Диапазон измерения:



5.1 объема топлива сосудами СТА, мл

- первого ряда

6…135

5.2 давления топлива, создаваемого стендовым насосом, (МПа гс/см2)

0…4(0…40)

5.3 углов начала нагнетания топлива,… °

0…360

5.4 углов начала впрыскивания топлива,…°

0,5…359,5

6. Предел допускаемой основной погрешности средств измерения:



6.1 объема топлива сосудами СТА, мл

- первого ряда

±1

6.2 углов начала нагнетания топлива,…°

±0,5

6.3 углов начала впрыскивания (фазовый угол между импульсами впрыскивания топлива),…

±0,15



Наименование показателя и единица измерения

Величина

6.4 частоты вращения приводного вала, мин-1

±1,5

6.5 отсчета заданного числа оборотов (циклов), об(цикл)

±1

6.6 углов разворота муфта опережения впрыскивания, …о

±0,15

6.7 температуры топлива, оС

0,1

7. Вместимость топливного бака, л, не менее

36

8. Установленная мощность, кВт, не менее

19,3

- в том числе электродвигателя приводного вала

18,5

9. Питание от сети переменного тока:



- напряжение, В

+10%

380

-5%

- частота, Гц

50±1

10. Габаритные размеры (длина×ширина×высота), мм, не более

1580x680x1900

11. Масса, кг, не более

580

12. Средний ресурс, лет, не менее

7

Паспорт на Стенд КИ-22210-02М-18,5 можно скачать по ссылке
