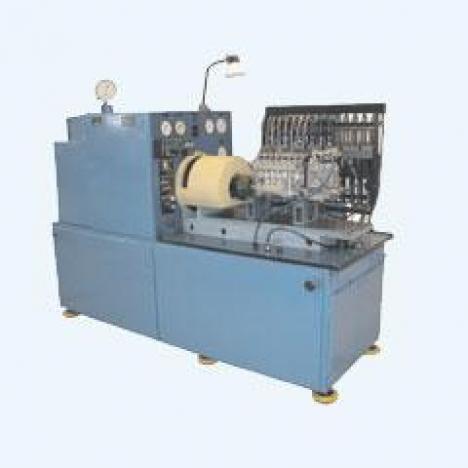

ДД 10-05 Стенд для испытания и регулировки ТНВД (12 секций, 15 кВт)
| Артикул товара | ДД 10-05 |
| Наличие товара | Под заказ |
Стенд предназначен для диагностики и регулирования ТНВД типа 133,175, 185 и их модификаций с цикловой подачей до 250 мм2, давлением впрыска до 120 МПа, а также ТНВД двигателей типа ЯМЗ-238, ЯМЗ-240, ЯМЗ-8401.10, ЯМЗ 850, ЯМЗ 7511, ЯМЗ 845.10, ЯМЗ 8421.10, ЯМЗ 84 23.10, ЯМЗ 84 24.10, ЯМЗ-236 БЕ(НЕ), ЯМЗ-236 М2, ЯМЗ-236А, КамАЗ-740, КамАЗ 7408, ЗИЛ-645, ЗИЛ-0550, ГАЗ-5424, ГАЗ-5441, КДЗ-744, Д-65, Д-260, 64НСП 18/22, 6ДМ-21А, ДГР 200/750, Д-245.12, СМД-31, СМД-31Б, СМД-62, СМД-62АТ, СМД-31/32, А-01М, А-01 МЛ, А-01 МТГ, А-41Е, Д-440, СМД-60, СМД-72, СМД-64. ТНВД типа ТН, УТН, НД, 4УНТМ, ЛСТН.. ТНВД типа PVA, PVB, PESA, PEA, PECM, PPM(f), JPH, WSK, PES, CAV, BOSCH VE, D6, D12 регулируются с дополнительным оборудованием, поставляемым по заказу.
Диагностика насосов производится путем воспроизведения частоты вращения приводного вала топливного насоса высокого давления (ТНВД), температуры и давления топлива, измерения указанных параметров, а также цикловой подачи, расхода топлива, подаваемого на объект испытания, углов начала нагнетания (впрыскивания) топлива, разворота муфты опережения впрыскивания, отклонений углов начала нагнетания (впрыскивания).
На стенде можно проводить следующие операции:
Испытания и регулировку рядных топливных насосов высокого давления
(в дальнейшем ТНВД) с самостоятельной и принудительной системой смазки, с количеством секций до двенадцати, а также ТНВД распределительного типа с количеством питающих щтуцеров до двенадцати путем контроля следующих параметров и характеристик:
• величина и равномерность подачи топлива секциями
(производительность насосных секций);
• частота вращения вала ТНВД в момент начала действия
регулятора;
• частота вращения вала ТНВД в момент прекращения
подачи топлива;
• давление открытия нагнетательных клапанов;
• угол начала нагнетания и конца подачи топлива
по повороту вала ТНВД и чередование подачи секциями ТНВД;
• угол действительного начала и конца впрыскивания топлива
(при диагностировании);
• характеристика автоматической муфты опережения впрыска;
• поддержание заданной температуры.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТЕНДА ДД10-05
|
Тип |
Стационарный |
|
Привод |
Электропривод |
|
Количество одновременно испытываемых секций высокого давления ТНВД, шт., не более |
12 |
|
Диапазон воспроизведения: |
|
|
Частоты вращения приводного вала, мин-1 |
70….3000 |
|
Отсчета числа оборотов (циклов), об.(циклов) |
1….9999 |
|
Цикловой подачи топлива, мм3 цикл |
0…250 |
|
Температуры топлива, 0С |
25….45 |
|
Давление топлива, МПа (кгс/см2) |
0….3 (0….30) |
|
Давления воздуха, МПа (кгс/см2) |
0…0,16 (0…1,6) |
|
Давления масла, МПа (кгс/см2) |
0…0,9 (0…9) |
|
Углов начала нагнетания топлива, градус |
0…360 |
|
Пределы допускаемых отклонений измеряемых величин: |
|
|
Частоты вращения приводного вала, от 70 до 800 мин-1, мин-1 |
± 2 |
|
свыше 800 мин-1, % |
± 0,25 |
|
Цикловой подачи топлива, % |
± 1 |
|
Углов начала нагнетания топлива, градус |
± 0,25 |
|
Отсчета числа циклов, цикл |
± 1,0 |
|
Температуры топлива, 0С |
± 2 |
|
Пропускной способности секций топливного тракта стенда, см3 |
± 0,5 |
|
Пределы погрешности измерения: |
|
|
Частоты вращения приводного вала, мин-1 |
± 1 |
|
Цикловой подачи см3/1000 циклов |
± 1 |
|
Отсчета числа циклов, цикл |
± 1 |
|
Температуры топлива, 0С |
± 1 |
|
Давления топлива в интервале от 0,1 до 0,6 МПа (от 1до 6кгс/см2 ) |
± 0,015 (± 0,15) |
|
Давления топлива в интервале от 0,6 до 4,0 МПа (от 6 до 40 кгс/см2) |
± 0,1 (± 1) |
|
Давления масла, МПа (кгс/см2) |
± 0,015 (± 0,15) |
|
Давления воздуха, МПа (кгс/см2) |
± 0,001 (± 0,01) |
|
Углов начала нагнетания топлива, градус |
± 0,25 |
|
Вместимость |
|
|
Топливного бака, л, не более |
45 |
|
Масляного бака гидропривода, л, не более |
20 |
|
Водяного бака, л, не более |
250 |
|
Питание от сети переменного тока |
|
|
Напряжение, В |
380 |
|
Частота, Гц |
50±1 |
|
Потребляемая мощность, электродвигателя привода, кВт |
18,5 |
|
Электродвигателя топливной системы, кВт |
1,1 |
|
Электродвигателя системы смазки, кВт |
1,1 |
|
Холодильного агрегата, кВт |
0,9 |
|
Нагревателя топлива, кВт |
1 |
|
Общая мощность, кВт |
22,6 |
|
Количество обслуживающего персонала, чел |
1 |
|
Габаритные размеры, мм, не более |
2600 х 970 х 1540 |
|
Масса сухая стенда, кг, не более |
1520 |
