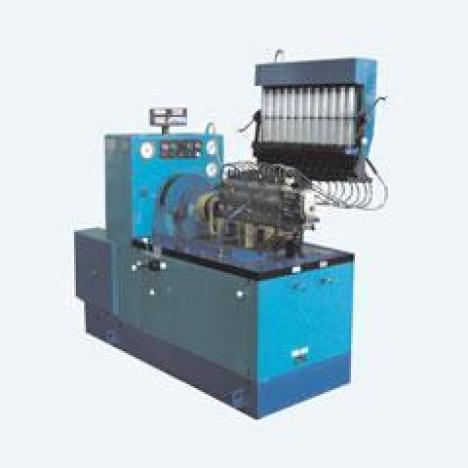

ДД10-04К Стенд для испытания и регулировки ТНВД (12 секций, 11 кВт)
| Артикул товара | ДД10-04К |
| Наличие товара | Под заказ |
Стенд предназначен для диагностики и регулировки ТНВД отечественного и импортного производства до 12 секций включительно дизелей типа ЯМЗ-236, ЯМЗ-238, ЯМЗ-236 БЕ(НЕ), ЯМЗ-236 М2, ЯМЗ-236А, КамАЗ-740, КамАЗ 7408, ЗИЛ-645, ЗИЛ-0550, ГАЗ-5424, ГАЗ-5441, КДЗ-744, Д-65, Д-260, 64НСП 18/22, 6ДМ-21А, ДГР 200/750, Д-245.12, СМД-31, СМД-31Б, СМД-62, СМД-62АТ, СМД-31/32, А-01М, А-01 МЛ, А-01 МТГ, А-41Е, Д-440, СМД-60, СМД-72, СМД-64 ТНВД типа ТН, УТН, НД, 4УНТМ, ЛСТН. ТНВД типа PVA, PVB, PESA, PEA, PECM, PPM(f), JPH, WSK, PES, CAV, BOSCH VE регулируются с дополнительным оборудованием поставляемым по заказу.
Диагностика производится путем воспроизведения частоты вращения приводного вала топливного насоса высокого давления (ТНВД), температуры и давления топлива, измерения указанных параметров, а также цикловой подачи, расхода топлива, подаваемого на объект испытания, углов начала нагнетания (впрыскивания) топлива, разворота муфты опережения впрыскивания, отклонений углов начала нагнетания (впрыскивания).
В стенде используются
— Электропривод, состоящий из асинхронного электродвигателя и преобразователя частоты MITSUBISHI ELECTRICS
— Система термостабилизации топлива
— Система высокой и низкой подачи топлива
— Установленная мощность 11кВт
— Управление с электронного тахосчетчика
— Базовая комплектация: комплект кронштейнов, муфт и трубок высокого давления к отечественным ТНВД
На стенде можно проводить следующие операции:
Испытание и регулировку рядных топливных насосов высокого
давления (в дальнейшем ТНВД) с самостоятельной системой смазки,
с количеством секций до двенадцати, а также ТНВД распределительного
типа с количеством питающих штуциров до двенадцати путем
контроля следующих параметров и характеристик:
• величина и равномерность подачи топлива
секциями (производительность насосных секций);
• частота вращения вала ТНВД в момент начала
действия регулятора;
• частота вращения вала ТНВД в момент прекращения
подачи топлива;
• давление открытия нагнетательных клапанов;
• угол начала нагнетания и конца подачи топлива по
повороту вала ТНВД и чередование подачи секциями ТНВД;
• угол действительного начала и конца впрыскивания
топлива (при диагностировании)
• характеристика автоматической муфты опережения впрыска.
В стенде используются
— Электропривод, состоящий из асинхронного электродвигателя и преобразователя частоты MITSUBISHI ELECTRICS
— Система термостабилизации топлива
— Система высокой и низкой подачи топлива
— Установленная мощность 11кВт
— Управление с электронного тахосчетчика
— Базовая комплектация: комплект кронштейнов, муфт и трубок высокого давления к отечественным ТНВД
На стенде можно проводить следующие операции:
Испытание и регулировку рядных топливных насосов высокого
давления (в дальнейшем ТНВД) с самостоятельной системой смазки,
с количеством секций до двенадцати, а также ТНВД распределительного
типа с количеством питающих штуциров до двенадцати путем
контроля следующих параметров и характеристик:
• величина и равномерность подачи топлива
секциями (производительность насосных секций);
• частота вращения вала ТНВД в момент начала
действия регулятора;
• частота вращения вала ТНВД в момент прекращения
подачи топлива;
• давление открытия нагнетательных клапанов;
• угол начала нагнетания и конца подачи топлива по
повороту вала ТНВД и чередование подачи секциями ТНВД;
• угол действительного начала и конца впрыскивания
топлива (при диагностировании)
• характеристика автоматической муфты опережения впрыска.
Стенд ДД10-04 предназначен для эксплуатации в закрытом помещении с искусственно регулируемыми климатическими условиями при температуре окружающего воздуха от +20 до +45 0С и верхним значением относительной влажности до 80% при температуре 25 0С. В качестве жидкости для регулировки топливных насосов должно использоваться дизельное топливо по ГОСТ 305-82 с температурой вспышки паров (ТВП) свыше 61 0С. В случае использования дизельного топлива или технологической жидкости с ТВП ниже 61 0С над стендом необходимо иметь вытяжной зонт.
| Технические характеристики | |
|---|---|
| Тип | Стационарный |
| Привод | Электропривод |
| Количество одновременно испытываемых секций высокого давления ТНВД, шт., не более | 12 |
| Частоты вращения приводного вала, мин-1 | 25….3100 |
| Отсчета числа оборотов (циклов), об.(циклов) | 1….9999 |
| Температуры топлива, 0С | 20….45 |
| Давление топлива, МПа (кгс/См2) | 0….3 (0….30) |
| Напряжение, В | 220/380 |
| Установленная мощность электродвигателя привода ТНВД, кВт | 11 |
| Габаритные размеры, мм, не более | 1760 х 800 х 1925 |
| Масса стенда, кг, не более | 475 |
| Масса стенда с комплектом принадлежностей, кг не более | 600 |
| Установленная безотказная наработка, ч | 400 |
| Установленный полный ресурс, не менее лет | 7 |
