КИ-22210-02 Стенд испытания и регулировки ТНВД (до 12 секций 8,5 и 8,7 кВт.)

КИ-22210-02 Стенд испытания и регулировки ТНВД (до 12 секций 8,5 и 8,7 кВт.)
Расширенная информация
Артикул товара КИ-22210-02
Наличие товара Под заказ

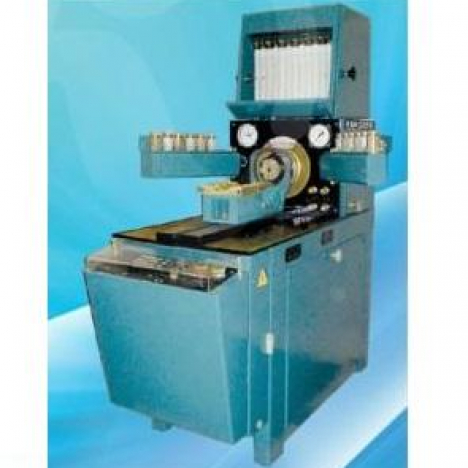

Стенд КИ-22210-02

Предназначен для испытания и регулирования топливной аппаратуры дизельных двигателей.

Сертификат  соответствия № RU.АЯ.33.Н31008

Стенды КИ-22210-02 и КИ-22210-02МС позволяют производить испытания и регулировку топливных насосов высокого давления (ТНВД) с количеством секций до 12-ти, топливоподкачивающих насосов и фильтров дизельных двигателей по следующим показателям:

·            величина и равномерность подачи топлива секциями ТНВД;

·            угол действительного начала впрыскивания топлива через форсунку;

·           частота вращения вала ТНВД в момент начала действия регулятора;

·           частота вращения вала ТНВД в момент прекращения подачи топлива;

·           угол начала нагнетания топлива секцией ТНВД (или величина подъема плунжера, соответствующая началу нагнетания топлива) по повороту кулачкового вала ТНВД, продолжительность подачи топлива секцией ТНВД;

·           чередование подачи топлива секциями ТНВД;

·            давление открытия нагнетательных клапанов секций ТНВД;

·            давление срабатывания перепускного клапана в головке ТНВД;

·            испытание топливоподкачивающих насосов на максимально развиваемое давление;

·            испытание топливных фильтров на герметичность.

Стенды КИ-22210-02 и КИ-22210-02МС оборудованы электроприводом, системой топливоподачи низкого и высокого давления, системой охлаждения, позволяющей поддерживать температуру дизельного топлива в рекомендуемом интервале, мензурочным измерительным блоком, выводами электропитания 12В и 24В.

Электропривод стенда, включающий в себя асинхронный электродвигатель 7,5 кВт с частотным преобразователем, позволяет плавно регулировать частоту вращения выходного вала стенда и стабильно ее поддерживать с минимальными отклонениями, удовлетворяющими стандартам ISO.

Применение в стенде такого электропривода позволяет достичь крутящего момента на выходном валу достаточного для испытания 12-секционного ТНВД с диаметром плунжера до 12 мм и цикловой подачей топлива до 300 мм3/цикл (включая ТНВД Евро-1, Евро-2).

КРАТКАЯ ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



КИ-22210-02

КИ-22210-02МС

  1

Тип

Стационарный

2

Число одновременно испытываемых секций ТНВД

до 12

3

Цикловая подача топлива секцией ТНВД, мм3/цикл

0…300

4

Частота вращения приводного вала, об/мин

60…3000

5

Отсчет числа оборотов (циклов), об (ц)

50…3990

6

Давление топлива, МПа (кгс/см2)

0…2,5 (0…25)

7

Давление масла, МПа (кгс/см2)

-

0…0,6 (0…6)

8

Давление воздуха, МПа (кгс/см2)

-

0…0,2 (0…2)

9

Углы начала впрыска и нагнетания, град

0…360

10

Питающая электросеть, В/Гц

380/50

11

Установленная мощность, кВт, не менее

8,5

8,7

12

Габаритные размеры, мм

1520x680x1800

1800x680x1800

13

Масса, кг

560

620

Комплектация стенда КИ-22210-02 позволяет обслуживать ТНВД моделей:

·         60, 80, 90, 236, 238, 240 двигателей ЯМЗ-236, -238, -240 (автомобили МАЗ, ЗИЛ, Урал, КрАЗ, МоАЗ, БелАЗ; автобусы ЛАЗ, ЛиАЗ, МАЗ, МАРЗ; трактора Т-150, К-700, К-701, ХТЗ; комбайны «Дон», «Енисей», КСК, СК; экскаваторы ЭО, ЕТ и др.);

·          33, 332, 336, 323 (Евро-1), 337-40, -42 (Евро-1), 337-70 (Евро-1), 338, 339, 372 двигателей КамАЗ-740, ЗИЛ (автомобили КамАЗ, ЗИЛ, Урал; автобусы ЛАЗ, НефАЗ, ПАЗ, ЛиАЗ; трактора Т-150К, ХТЗ-170, комбайн «Дон» и др.);

·          НД-21, НД-22 двигателей Д-21, Д-37, Д-144, СМД-62…80 (трактора Т-16, -25, -28, -40, -150; комбайны «Колос», КСК, СК, КС, «Дон» и др.);

·          4ТН, 6ТН, ЛСТН двигателей СМД, А-01, А-41, Д-54, Д-60 (трактора ДТ, ТДТ, Т-4; комбайны СК, «Нива», «Сибиряк», «Дон» и др.);

·           4УТНМ, УТН-5 двигателей Д-37, -50, -60, -65, -75, -144, -240…248, СМД (трактора Т-28, -40, -54, -70; автомобиль ЗИЛ «Бычок» и др.).

 Стенд КИ-22210-02МС (в отличие от стенда КИ-22210-02) дополнительно оснащен системой смазки и регулятором давления воздуха (подача масла и воздуха в ТНВД), которые необходимы для испытания ТНВД с пневмо- или гидропневмокорректорами (корректорами по наддуву), в том числе:

·           рядные семейства «Компакт-40» (Евро-2) моделей 133, 135, 17, 173, 175, 185, 186 двигателей ЯМЗ-236, -238, -7601, -7511, -8401, -845, -847, -8471, ТМЗ-8424 (автомобили МАЗ, Урал, ЗИЛ, КрАЗ, КЗКТ, МЗКТ, БЗКТ, БелАЗ; автобусы ЛАЗ, МАЗ, «Волжанин» и др.);

·           V-образные моделей 337-20 (Евро-2) двигателей КамАЗ-740 (автомобили КамАЗ и др.); 324 (Евро-2) двигателей ЯМЗ-236 (автомобили Урал и др.).

По заказу покупателя за дополнительную плату могут быть поставлены комплекты приспособлений для испытания топливной аппаратуры отечественных и некоторых зарубежных фирм:

Обозначение

Наименование комплекта

22210.053.000

Комплект для испытания ТНВД двигателей Д-108, -160, -180 (ЧТЗ)

22210.054.000

Комплект для испытания ТНВД типа 36, 77 (363, 364, 771, 772, 773, 774) двигателей ГАЗ-542, -544 (Д-260, -245)

22210-02.057.000

Комплект для испытания ТНВД типа 44 двигателей ЯМЗ-8401, -8501

22210-02.058.000

Комплект для испытания ТНВД типа НК-10, -12 (воен.техника)

22210-02.094.000

Комплект для испытания ТНВД двигателей 1Д20, Д6, УТД-20 (воен.техника)

22210.036.000

Комплект для испытания ТНВД фирмы «RabaMan» («Икарус»)

22210.061.000

Комплект для испытания ТНВД фирмы «MOTORPAL» («Татра»)



Комплекты для испытания ТНВД фирмы «BOSCH»:

22210.045.000

22210.046.000

22210.062.000

22210.063.000

22210.064.000

22210-02.093.000

- типа VE легковых автомобилей;

- типа PES5P120A/3L7310-1 двигателя «MAN»;

- типа NP-PES6PD120A410RN9 («Камацу»);

- типа NP-PE6P120/721RS3000 («Хитачи»);

- типа NP-PE8AD105A412RS2N62 («Мицубиси»);

- типа PE8P120A920/5RS7525 (КамАЗ)

 Скачать паспорт можно здесь
