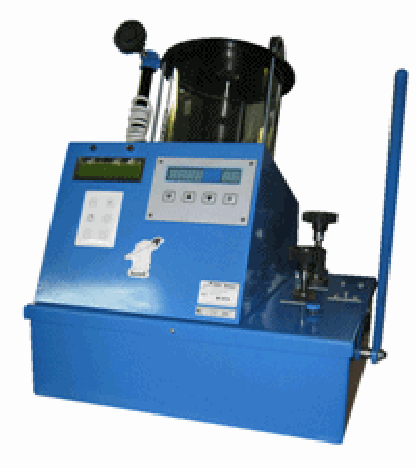

М-107Э-CR стенд для испытания и регулировки форсунок

Расширенная информация

Наличие товара

Под заказ

Стенды М-107Э-CR предназначены для испытания и регулировки форсунок автотракторных дизельных двигателей и дизельных инжекторов системы «Common Rail»: электромагнитных производства фирм BOSCH, DENSO, DELPHI и пьезоэлектрических производства фирм BOSCH, DENSO, SIEMENS, демонтированных с двигателя.
Стенды позволяют проверять следующие параметры:
— Давление начала впрыска;
— Качество распыления топлива;
— Герметичность запорного конуса;
— Плотность распылителя по запорному конусу и цилиндрической части (по времени падения давления).
На стендах существует прямая топливная магистраль для проверки вибрации иглы и звуковых характеристик распылителя.
Измерения стендом М-107Э-CR производятся высокоточным датчиком давления и отображаются на индикаторе электронного блока.
Для проверки дизельных форсунок системы «Common Rail» в стенды встроен модулятор сигналов «Common Rail Tester». Модулятор сигнала применяется перед разборкой и дефектовкой форсунок для предварительной проверки работоспособности, приблизительной оценки гидроплотности, степени засоренности или размытости распыливающих отверстий распылителя. После сборки форсунки при помощи модулятора оценивается правильность сборки, при необходимости «пристукивание» шарикового клапана к седлу, проверяется давление открытия распылителя.
В электронном блоке Модулятора сигналов «Common Rail Tester» запрограммированы длительность импульсов, частота срабатывания форсунки и количество срабатываний.
При подключении к прибору тестируемой форсунки происходит автоматическое определение сопротивления катушки электроклапана, по которому определяется фирма-производитель и параметры напряжения управляющего сигнала.
В комплект поставки Модулятора сигналов «Common Rail Tester» входит два кабеля с прозрачной изоляцией для электромагнитных инжекторов – с разъемами для BOSCH и грузовых инжекторов, и два кабеля для пьезоэлектрических инжекторов – кабель с красной изоляцией для пьезо инжекторов SIEMENS и кабель с красной изоляцией и красными метками для пьезо инжекторов BOSCH.

Диапазон воспроизводимого давления, МПа (кгс/см2)	0…40 (0…400)
Емкость для топлива, л не менее	2
Подача топлива, мм3/цикл, не менее	1200
Габаритные размеры, мм, не более	480х456х716
Масса (без топлива), кг, не более	25
Количество обслуживающего персонала, чел.	1
