Станция смазки для ТНВД

Расширенная информация
Наличие товара Под заказ

Станция смазки предназначена: для обеспечения условий смазки при испытании  ТНВД с циркуляционной системой смазки.

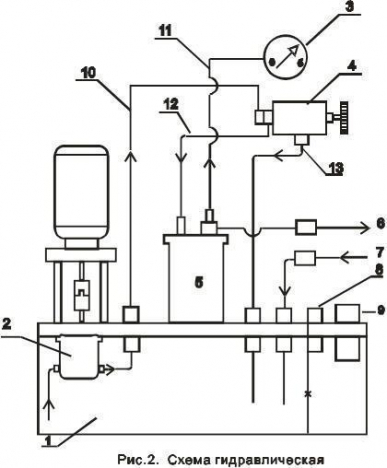

При испытании ТНВД  с циркуляционной системой смазки масло от напорного штуцера по трубопроводу подается к ТНВД. Слив масла от ТНВД производится по сливному трубопроводу. Давление масла регулируется дросселем с маховичком, контролируется по манометру. Применяется масло, соответствующее марке для определенного ТНВД.

Основные параметры и характеристики должны соответствовать:

№п/п

Наименование показателя, единицы измерения

Норма

1

Тип

стационарный

2

Диапазон воспроизводимого давления, Мпа (кгс/см2)

0…0,6 (0…6)

3

Предел допускаемого падения давления, %

±1

4

Емкость гидробака, л не менее

16

5

Подача масла, л/мин

21

6

Тип встроенного насоса

НШ-10У-3Л

7

Питание от сети переменного тока:

7.1. Напряжение, в

380

7.2 Частота, Гц

50±1

8

Установленная мощность, кВт

0,75

9

Габаритные размеры, мм

400х450х550

10

Масса, кг, не более

30

11

Количество обслуживающего персонала

1

Комплект поставки:

1. Станция смазки    1 шт.

2. Трубопровод         2 шт.

Техническое обслуживание:

Проверять уровень масла в баке, при необходимости доливать масло через сапун с фильтром до уровня по маслоуказателю.

Периодически проверять систему подачи масла на герметичность визуально, промывать фильтры.

Не допускать загрязнения рабочего места утечками масла.

Возможные неисправности и методы устранения

 При подготовке к работе:

        — Установить станцию на ровном участке;

        -  подсоединить трубопроводы из комплекта штуцер «к ТНВД» к насосу  ТНВД и слив от ТНВД к штуцеру «слив»;

        -  залить масло в бак не более 20 л.;

        -  проверить наличие течи в соединениях трубопроводов;

        -  закрыть дроссель 4;

        -  произвести заземление станции;

        -  подключить электрический кабель к электрошкафу 3 х 380 V;

        -  проверить правильность вращения вала электродвигателя,      крыльчатка                              электродвигателя должна вращаться против часовой стрелки, если смотреть                                   со стороны крыльчатки вентилятора.

Работа станции смазки:

        -  Подсоединить трубопроводы подачи слива к ТНВД;

        -  открыть дроссель;

        -  включить насос подачи масла на панели электрошкафа;

        -  отрегулировать давление, необходимое для данного ТНВД дросселем .

Скачать паспорт можно здесь
